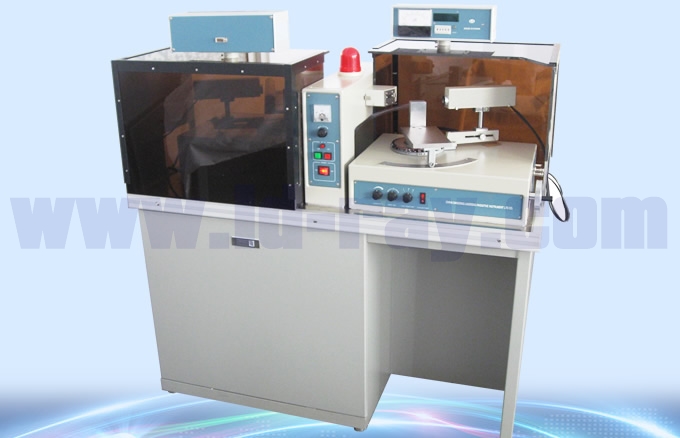

用途：此儀器是根據客戶需求，在YX-4高精度定向儀的基礎上改進的，采用YX-2D6的結構，解決了測常規晶體角度測量和對晶體角度要求嚴格的情況下使用，達到一臺儀器二個不同型號儀器的作用，提高了利用率，性價比高。特別適應科研所、學校、企業使用。
特點：1、左測角儀采用單反射、定向精度±30″。
2、右測角儀采用前置單色器雙反射、定向精度±15″。
主要參數：
|
項 目 |
參 數 |
|
1左測角儀 |
GB型號；單反射，精度±30″ |
|
測晶體尺寸 |
1---6英寸圓片；長400 mm晶棒 |
|
數顯方式 |
θ角：度；分；秒； |
|
顯示單位 |
5位顯示，最小讀數10″ |
|
樣品板面積 |
43寬×70高mm |
|
顯示器位置 |
外置立式安裝 |
|
2右測角儀 |
前置單色器；雙反射，精度±15 |
|
測晶體尺寸 |
1---4英寸圓片；長150 mm晶棒 |
|
數顯方式 |
θ角：度；分；秒； |
|
顯示單位 |
6位顯示，最小讀數1″ |
|
樣品板面積 |
43寬×70高mm |
|
顯示器位置 |
內置臥式安裝 |
|
其它指標 |
符合 YX-2技術指標 | |
